剪刀
-
作用：起剪断线材的作用，也叫外剪
-

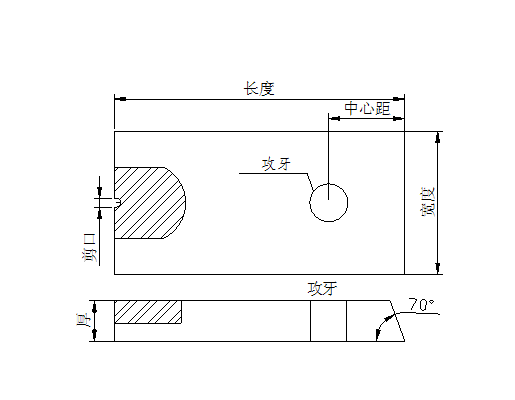

表示方法（图一）
-
即：孔径x厚度x宽度x长度x孔的中心点离后端的距离x攻孔的大小
注：角度正常是20°°～30°，还需注明是否需铣槽。
|
机种
|
厚度（S）
|
宽度（H）
|
长度（L）
|
备注
|
|
0
|
6.0
|
25.0（23.0）
|
45.0（43.0）
|
|
|
1/8
|
7.5（8.0）
|
30.0
|
60.0（61.5）
|
|
|
3/16
|
9.0（8.9）
|
32.0
|
65.0（65.5）
|
|
|
1/4
|
10.0
|
38.0
|
72.0（78.0）
|
|
|
5/16
|
14.0
|
40.0
|
95.0（90.0）
|
|
-
剪刀钨钢厚度：一般为剪刀厚的2/3.
-
剪刀孔径与线材的配合关系：剪刀孔径一般比线材大0.02mm～0.05 mm。
剪模
-
作用：纠直线材的作用，也叫剪底、线咀、线模、内剪。
-
分类：分为正心剪模和偏心剪模，一般偏心偏0.8～1.0.
-

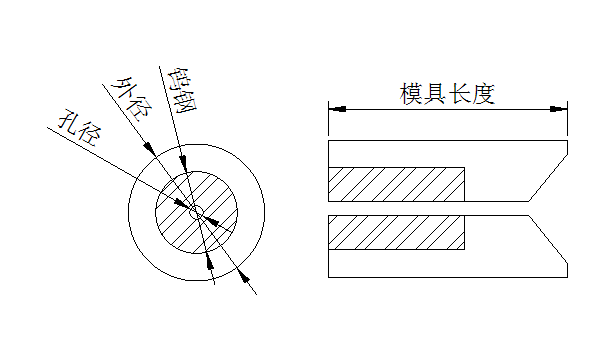

表示方法：图二
-
即：孔径x模径 x模长
|
机种
|
模径（Φ）
|
模长（L）
|
钨钢尺寸
|
备注
|
|
0
|
13.5
|
25.0
|
8x8
|
|
|
1/8
|
17.0（15.0）
|
25.0（30.0）
|
10x10
|
|
|
3/16
|
19.0（18.9）
|
35.0
|
12x15
|
|
|
1/4
|
22.0（25.0）
|
40.0（45.0）
|
15x20
|
|
|
5/16
|
28.0（30.0）
|
50.0（60.0）
|
18x20
|
|
-
剪模孔径与线材的配合关系：剪模孔径一般比线材大0.03mm～0.10nn。
|
